RB系列—詳情介紹

RB標準型--簡介

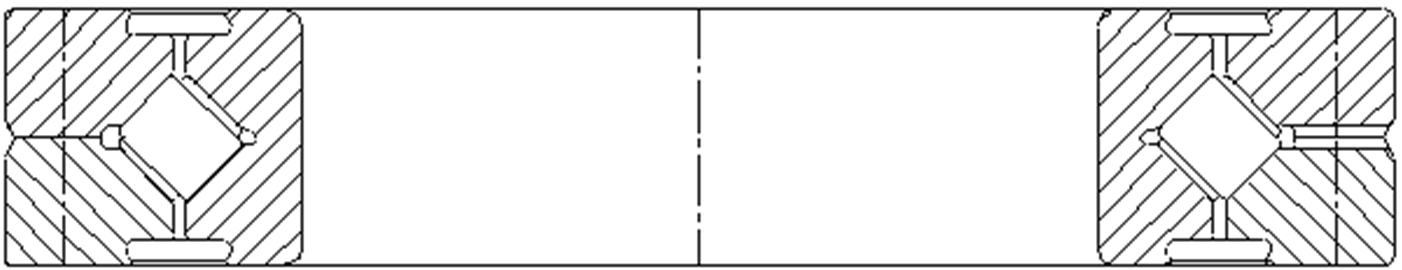

RB型交叉圓柱滾子軸承的基本構造為外環是分割型,內環是一體設計,適合于要求內環旋轉精度高。

RB標準型--用途

交叉滾子軸承的內外環尺寸被*小限度的小型化,特別是超薄結構是接近極限的小型尺寸,并且具有高精度高強度和高剛性的特點,所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

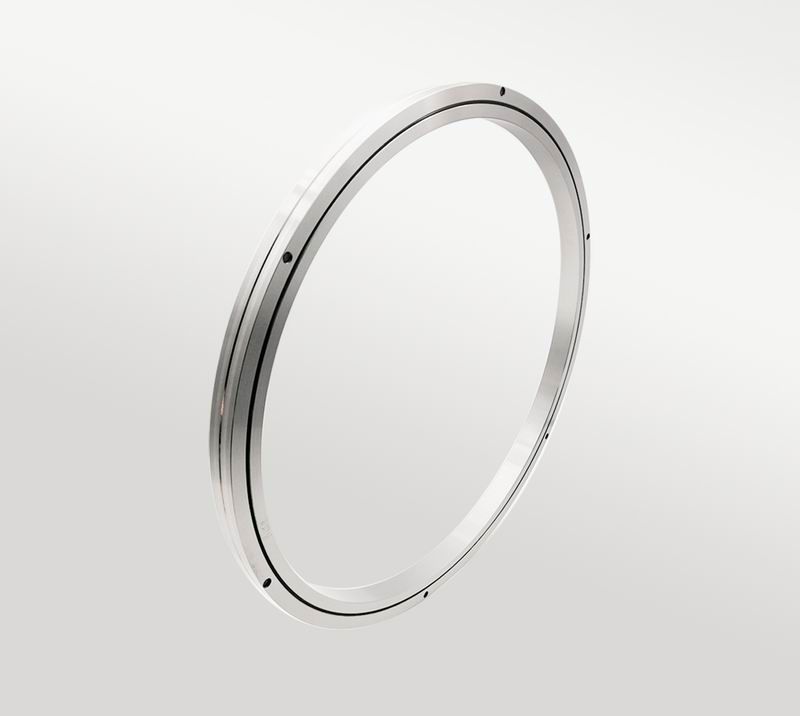

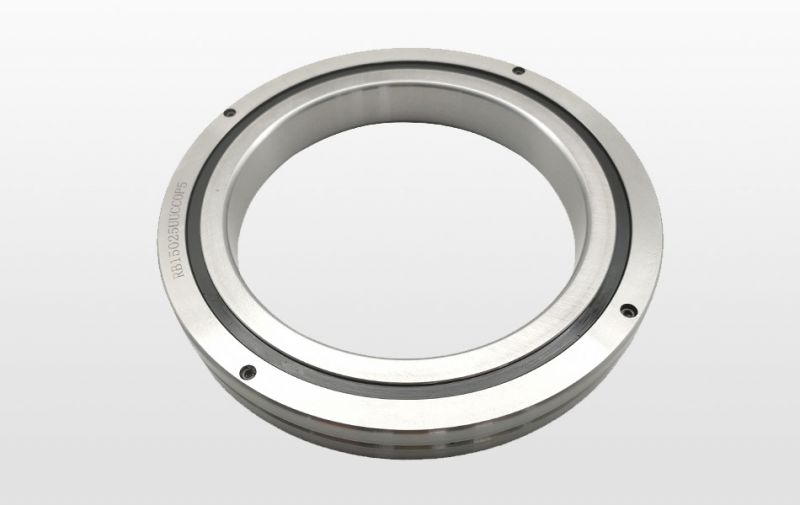

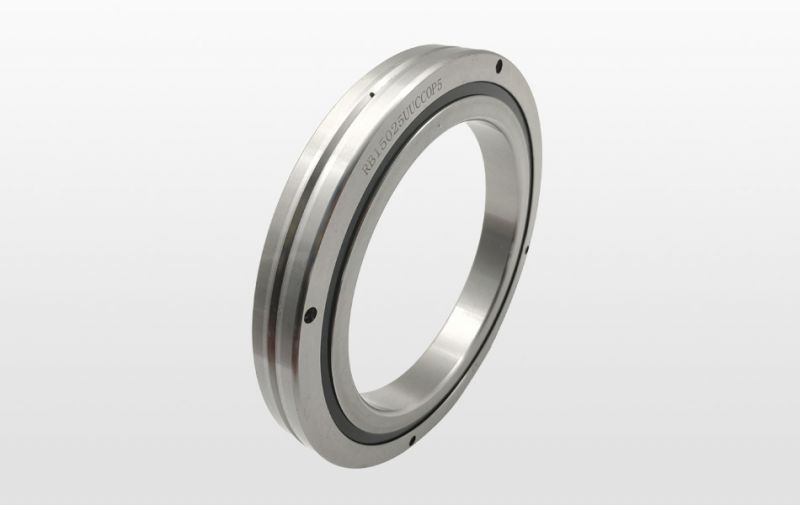

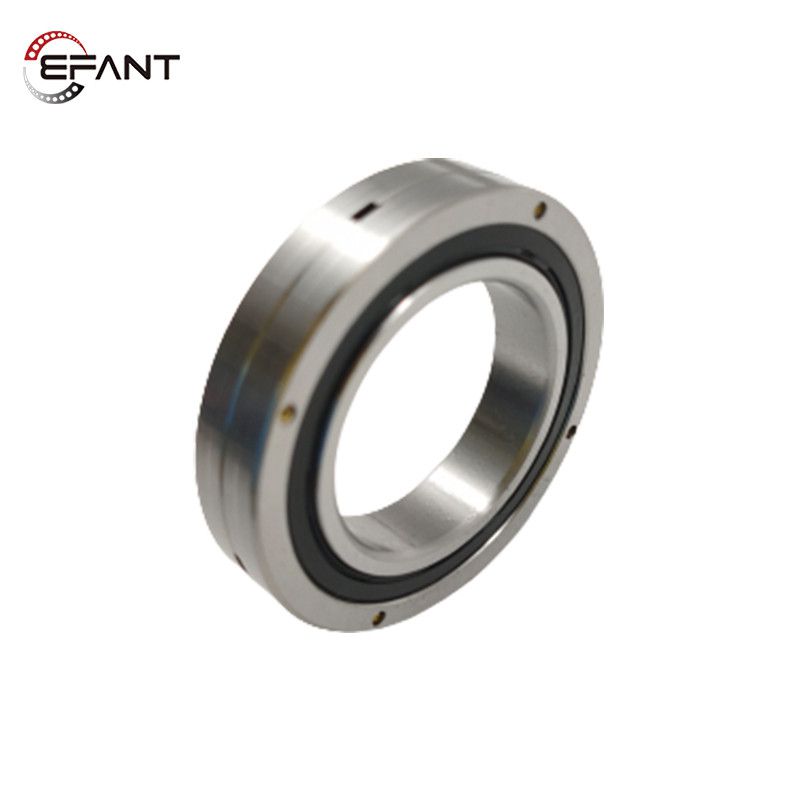

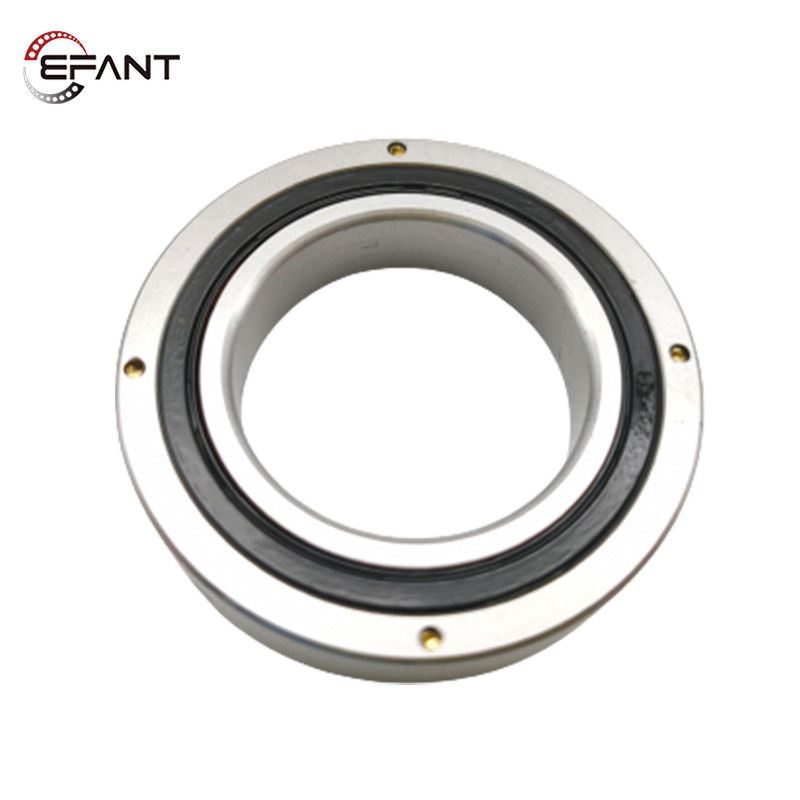

RB標準型--圖片


RB標準型--視頻


RB標準型--參數表




型號內徑公差外徑公差內圈寬度公差外圈寬度公差節圓直徑內圈軸肩外圈軸肩重量
d(mm)δd(mm)D(mm)δD(mm)B(mm)δB(mm)B1(mm)δB1(mm)Dpw(mm)ds(mm)Dh(mm)m(Kg)
RB2008200/-0.006360/-0.00780/-0.07580/-0.1002723.530.50.04
RB2508250/-0.006410/-0.00780/-0.07580/-0.1003228.535.50.05
RB3010300/-0.006550/-0.009100/-0.075100/-0.10041.537470.12
RB3510350/-0.008600/-0.009100/-0.075100/-0.10046.54151.50.13
RB4010400/-0.008650/-0.009100/-0.075100/-0.10051.547.557.50.16
RB4510450/-0.008700/-0.009100/-0.075100/-0.10056.55161.50.17
RB5013500/-0.008800/-0.009130/-0.075130/-0.1006457.4720.27
RB6013600/-0.009900/-0.010130/-0.075130/-0.1007468820.3
RB7013700/-0.0091000/-0.010130/-0.075130/-0.1008478920.35
RB8016800/-0.0091200/-0.010160/-0.075160/-0.10098911110.7
RB9016900/-0.0101300/-0.011160/-0.075160/-0.100108981180.75
RB100161000/-0.0101400/-0.011160/-0.075160/-0.100119.31091290.83
RB100201000/-0.0101500/-0.011200/-0.075200/-0.1001231131331.45
RB110161100/-0.0101350/-0.011160/-0.075160/-0.100121.81171270.4
RB110151100/-0.0101450/-0.011150/-0.075150/-0.100126.51221360.75
RB110201100/-0.0101600/-0.013200/-0.075200/-0.1001331201431.56
RB120161200/-0.0101500/-0.011160/-0.075160/-0.100134.71271410.72
RB120251200/-0.0101800/-0.013250/-0.075250/-0.100148.71331642.62
RB130151300/-0.0131600/-0.013150/-0.100150/-0.120144.51371520.72
RB130251300/-0.0131900/-0.015250/-0.100250/-0.1201581431742.82
RB140161400/-0.0131750/-0.013160/-0.100160/-0.120154.81471621
RB140251400/-0.0132000/-0.015250/-0.100250/-0.1201681541852.96
RB150131500/-0.0131800/-0.013130/-0.100130/-0.1201641571720.68
RB150251500/-0.0132100/-0.015250/-0.100250/-0.1201781641943.16
RB150301500/-0.0132300/-0.015300/-0.100300/-0.1201881732115.3
RB160251600/-0.0132200/-0.015250/-0.100250/-0.120188.61732043.14
RB170201700/-0.0132200/-0.015250/-0.100250/-0.1201911841982.21
RB180251800/-0.0132400/-0.015250/-0.100250/-0.1202101952253.44
RB190251900/-0.0152400/-0.015250/-0.100250/-0.120211.92022222.99
RB200252000/-0.0152600/-0.018250/-0.100250/-0.1202302152454
RB200302000/-0.0152800/-0.018300/-0.100300/-0.1202402212586.7
RB200352000/-0.0152950/-0.018350/-0.100350/-0.120247.72252709.6
RB220252200/-0.0152800/-0.018250/-0.100250/-0.120250.12352654.1
RB240252400/-0.0153000/-0.018250/-0.100250/-0.1202692562814.5
RB250252500/-0.0153100/-0.018250/-0.100250/-0.120277.52652905
RB250302500/-0.0153300/-0.020300/-0.100300/-0.120287.52693068.1
RB250402500/-0.0153550/-0.020400/-0.100400/-0.120300.727532614.8
RB300253000/-0.0183600/-0.020250/-0.120250/-0.1503283153405.9
RB300353000/-0.0183950/-0.020350/-0.120350/-0.15034532236813.4
RB300403000/-0.0184050/-0.023400/-0.120400/-0.150351.632637717.2
RB350203500/-0.0234000/-0.020200/-0.150200/-0.200373.43633833.9
RB400354000/-0.0234800/-0.023350/-0.150350/-0.200440.342245914.5
RB400404000/-0.0235100/-0.028400/-0.150400/-0.200453.442847923.5
RB450254500/-0.0355000/-0.023250/-0.150250/-0.2004744644846.6
RB500255000/-0.0355500/-0.028250/-0.150250/-0.200524.25145347.3
RB500405000/-0.0356000/-0.028400/-0.150400/-0.200548.852657226
RB500505000/-0.0356250/-0.028500/-0.150500/-0.200561.653658741.7
RB600406000/-0.0407000/-0.035400/-0.150400/-0.20065062767329
RB700457000/-0.0758150/-0.100450/-0.150450/-0.200753.573177746
RB800708000/-0.0759500/-0.100700/-0.150700/-0.200868.1836900105
RB900709000/-0.10010500/-0.125700/-0.300700/-0.4009699371001120
RB100011010000/-0.10012500/-0.1251100/-0.3001100/-0.400111410571171360
RB125011012500/-0.12515000/-0.1601100/-0.3001100/-0.4001365.813081423440



RB標準型--產品特點

1、具有出色的旋轉精度
  RB型交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列,滾子之間裝有間隔保持器或者隔離塊,可以防止?jié)L子的傾斜所滾子之間相互摩擦,又防止了旋轉扭矩的增加。另外,不會發生滾子的方接觸現象或者鎖死現象;同時因為內外環是分割的結構,間隙可以調整,即使被施加預壓,也能獲得高精度的旋轉運動。
2、操作安裝簡化
  被分割成2部分的外環或者內環,在裝入滾子和保持器后,被固定在一起,所以安裝時操作非常簡單。
3、承受較大的軸向和徑向負荷
  因為滾子呈90°的V型溝槽滾動面上通過間隔保持器被相互垂直排列,這種設計使交叉滾子軸承就可以承受較大的徑向負荷、軸向負荷及力矩負荷等所有方向的負荷。
4、大幅節省安裝空間
  RB型交叉滾子軸承的內外環尺寸被小限度的小型化,特別是超薄結構是接近限的小型尺寸,并且具有高精度高強度和高剛性的特點,所以適合于工業機器人的關節部位或者旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部、精密旋轉工作臺、醫療儀器、計量器具、IC制造裝置等廣泛用途。

5、轉速能力高
6、減少軸長度和加工成本,熱膨脹導致幾何尺寸的變化有限
7、采用尼龍分隔器,轉動慣量低,啟動扭矩低,易于控制角分度
8、優化預緊力,剛度大,引導滾子運轉精度高

9、滲碳鋼提供優良的抗沖擊力和表面抗磨能力
10、簡單但潤滑充分
